Spesifikasi Apa yang Penting Saat Memesan Kabel Bowden Otomotif?

Memesan spesifikasi kabel yang salah menimbulkan risiko mekanis yang serius. Hal ini menyebabkan gesekan berlebihan, gertakan dini, atau kegagalan kepatuhan dalam aplikasi otomotif. Insinyur dan tim pengadaan menghadapi tekanan terus-menerus untuk mendapatkan komponen yang andal. Memilih parameter yang tepat masih merupakan tantangan yang kompleks. Mengabaikan detail kecil sering kali mengganggu performa kendaraan secara keseluruhan.

Kami akan menyediakan kerangka kerja teknis yang berfokus pada pengadaan untuk mengevaluasi kabel kontrol mekanis. Anda akan mempelajari cara menentukan parameter yang tepat untuk proyek Anda berikutnya. Kami mengeksplorasi bagaimana aktuasi yang andal memerlukan keseimbangan kekuatan tarik dengan keterbatasan di dunia nyata. Anda harus mempertimbangkan kekuatan ini terhadap batas kompresi housing dan batasan perutean yang ketat. yang dipetakan dengan benar Spesifikasi kabel Bowden otomotif mencegah desain ulang yang mahal di kemudian hari dalam siklus produksi.

Panduan ini menguraikan setiap komponen penting. Anda akan mengetahui bagaimana toleransi dimensi menentukan umur panjang. Kami juga mencakup pemilihan material, evaluasi pemasangan akhir, dan standar kepatuhan lingkungan. Wawasan ini akan membantu Anda mengamankan aktuasi mekanis anti-gagal untuk desain sasis apa pun.

Poin Penting

• Toleransi dimensi yang tepat dan radius tekukan minimum adalah pendorong utama umur panjang kabel dan penggerakan yang mulus.
• Pemilihan material (kabel dalam dan saluran luar) harus benar-benar selaras dengan paparan lingkungan kendaraan dan zona suhu pengoperasian.
• Mengevaluasi Rakitan Kabel Otomotif Khusus seringkali lebih hemat biaya daripada memodifikasi komponen siap pakai untuk perutean non-standar.
• Spesifikasi fitting ujung yang akurat menentukan efisiensi pemasangan dan keamanan sambungan di bawah getaran.

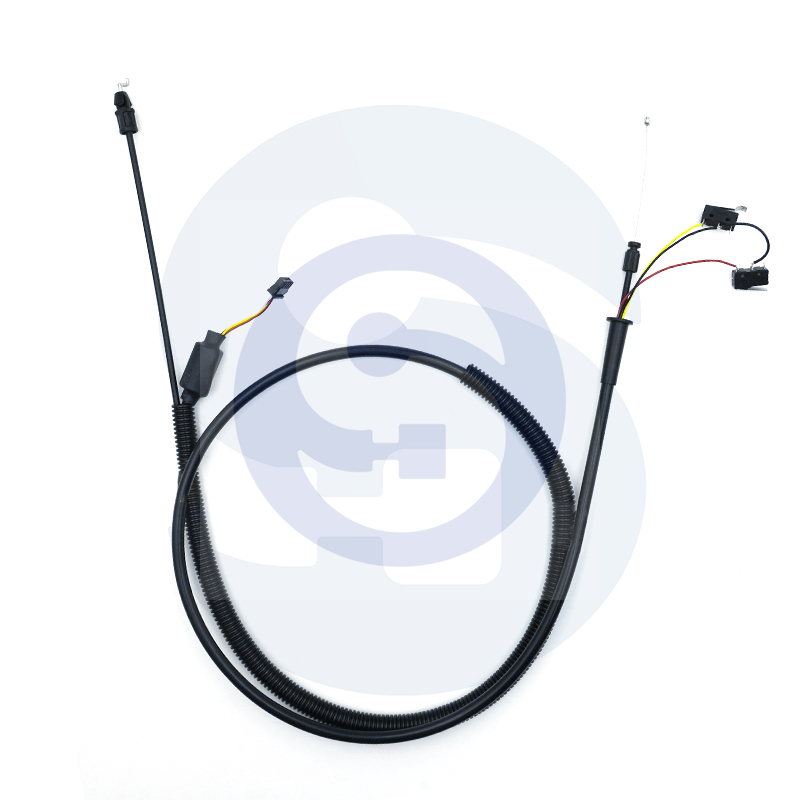

Spesifikasi Dimensi Inti dan Perutean

Panjang Keseluruhan dan Panjang Pukulan (Perjalanan)

Anda harus dengan jelas menentukan perbedaan antara total panjang saluran dan goresan kawat bagian dalam yang terbuka. Panjang total diukur dengan rumah luar dari satu ujung pas ke ujung lainnya. Panjang kayuhan mewakili jarak sebenarnya yang ditempuh kawat bagian dalam untuk menggerakkan suatu mekanisme. Kesalahan dalam menghitung jarak perjalanan akan membuat mekanisme aktif sebagian atau tidak dapat dilepaskan sepenuhnya.

Batas toleransi yang transparan sangatlah penting. Semuanya bergantung sepenuhnya pada sensitivitas aplikasi Anda. Kabel throttle memerlukan ketelitian ekstrem, seringkali memerlukan margin +/- 2 mm. Rakitan pelepas kap mungkin berfungsi dengan baik di bawah toleransi +/- 5mm yang lebih longgar. Anda harus mendokumentasikan toleransi yang tepat ini dalam gambar teknis Anda untuk menghindari asumsi pabrikan.

Radius Tikungan Minimum dan Batasan Perutean

Perutean yang ketat secara langsung meningkatkan gesekan internal. Ini memaksa kabel bagian dalam bergesekan dengan lapisan saluran. Gesekan ini mempercepat keausan dan secara signifikan mengurangi umur kawat bagian dalam. Tikungan yang tajam juga memerlukan tenaga operator yang lebih besar untuk menggerakkan mekanismenya.

Anda harus mengevaluasi batasan perutean di awal fase desain. Ikuti langkah-langkah berikut untuk menentukan batas tikungan aman:

1. Ukur radius tikungan minimum absolut yang diperbolehkan oleh tata letak sasis Anda.
2. Bandingkan pengukuran ini dengan batas yang direkomendasikan produsen kabel.
3. Hitung total derajat tikungan di seluruh jalur perutean.
4. Identifikasi titik jepit di dekat komponen mesin yang bergerak.

Jika sasis Anda memerlukan tikungan yang lebih kencang dari batas minimum yang aman, pikirkan kembali pendekatan Anda. Hubungan yang kaku atau alternatif tarik-ulur khusus menjadi penting pada tahap tersebut.

Kompresi dan Serangan Balik Perumahan

Kompresi saluran di bawah beban berat menciptakan perasaan "spons" selama pengoperasian. Para insinyur menyebut gerakan yang hilang ini sebagai reaksi balik. Saat Anda menarik kabel bagian dalam, wadah bagian luar akan sedikit terkompresi sebelum mekanismenya bergerak. Kompresi ini merampas sistem kontrol yang presisi.

Anda memerlukan kerangka keputusan yang kuat untuk memilih perumahan yang tepat. Housing lilitan koil standar menawarkan fleksibilitas luar biasa untuk aplikasi tugas ringan. Namun, housing yang diperkuat kawat memanjang menggunakan kabel baja lurus yang dipasang sejajar dengan kabel dalam. Desain khusus ini mengurangi kompresi sepenuhnya. Anda harus menentukan rumah memanjang untuk aplikasi beban tinggi seperti rem parkir atau kopling tugas berat.

Bagan di bawah ini membandingkan dua model perumahan utama untuk referensi cepat.

Pemilihan Material: Menyeimbangkan Gesekan, Kekuatan, dan Korosi

Komposisi Kawat Bagian Dalam (Galvanis vs. Baja Tahan Karat)

Pilihan bahan kawat bagian dalam Anda menentukan umur panjang dan anggaran. Baja galvanis memberikan kekuatan yang sangat tinggi dengan biaya lebih rendah. Ini berfungsi dengan baik untuk kabin interior yang tertutup rapat. Namun baja galvanis tetap sangat rentan terhadap korosi jika terkena kelembapan.

Baja tahan karat (grade 304 atau 316) memberikan ketahanan korosi yang unggul. Ia tahan terhadap garam jalanan, hujan, dan lumpur. Anda harus menentukan baja tahan karat untuk bagian undercarriage atau aplikasi apa pun yang terbuka secara eksternal. Biaya dimuka yang sedikit lebih tinggi mencegah kegagalan besar akibat karat di kemudian hari.

Konstruksi Untai

Konstruksi untaian kawat menentukan keseimbangan antara fleksibilitas dan regangan. Konstruksi 1x19 menampilkan 19 kabel yang dipilin menjadi satu bundel tebal. Hal ini menciptakan kabel yang kaku dengan regangan yang sangat rendah. Ini sangat cocok di rute lurus dengan muatan tinggi.

Sebaliknya, konstruksi 7x7 atau 7x19 memelintir beberapa bundel menjadi satu. Mereka menawarkan fleksibilitas tinggi untuk jalur perutean yang rumit dan berliku. Mereka melakukan peregangan sedikit lebih banyak di bawah tekanan. Anda harus memperhitungkan peregangan ini ke dalam desain mekanisme penyesuaian Anda.

Pelapis Saluran (PTFE/Teflon)

Liner dengan gesekan rendah secara signifikan meningkatkan efisiensi mekanis. Mereka berada di antara kabel bagian dalam dan rumah bagian luar. Anda harus menilai kebutuhan liner ini untuk aplikasi siklus tinggi. Mereka mengurangi kelelahan operator dan memastikan pengembalian yang lancar.

Namun realitas implementasinya memerlukan pencocokan yang ketat. PTFE mengurangi gesekan awal dengan cemerlang. Namun Anda harus mencocokkannya dengan lapisan kawat bagian dalam yang sangat halus. Kawat galvanis kasar berfungsi seperti mata gergaji. Hal ini akan merusak lapisan PTFE dalam jangka waktu siklus yang tinggi, sehingga menyumbat wadahnya dengan serpihan plastik.

Jaket Luar (PVC, PE, Polyurethane)

Anda harus mencocokkan bahan jaket luar dengan bahaya lingkungan tertentu. PVC standar sangat cocok untuk penggunaan kabin interior. Ini tetap hemat biaya dan fleksibel. Namun, PVC meleleh atau terdegradasi dengan cepat di zona yang keras.

Tentukan jaket bersuhu tinggi dan tahan bahan kimia untuk perutean ruang mesin. Polyethylene (PE) atau Polyurethane menangani pancaran panas knalpot dan tumpahan minyak dengan lebih baik. Mengevaluasi zona lingkungan ini sejak dini akan mencegah lapisan luar retak dan membuat saluran baja terkena kelembapan.

Mengevaluasi Kelengkapan Akhir dan Perlengkapan Perangkat Keras

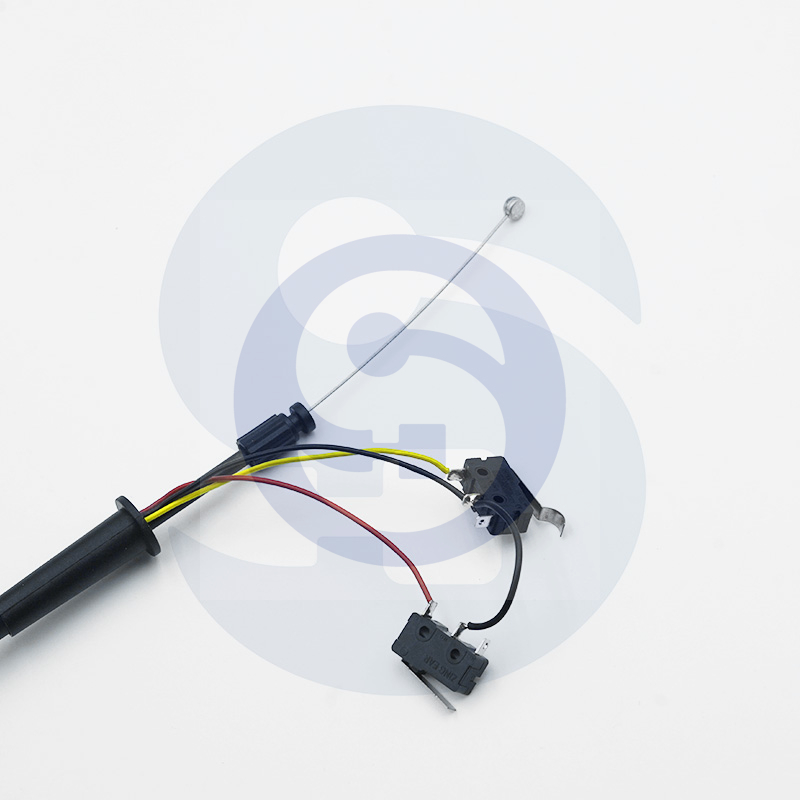

Pemutusan Kabel Dalam (Nipples, Clevises, Z-Bends)

Ujung-ujung kawat bagian dalam Anda menerima beban terbesar dari gaya mekanis. Penghentian standar mencakup puting bulat, celah berulir, dan tikungan Z sederhana. Anda harus mengevaluasi perlengkapan seng die-cast standar terhadap perlengkapan baja swaged.

Pertimbangkan risikonya dengan cermat. Perlengkapan baja swaged menawarkan kekuatan tarik yang sangat konsisten dan dapat diverifikasi. Mereka menghancurkan untaian kawat secara permanen. Ujung seng yang dicor dengan buruk tetap menjadi titik kegagalan utama di bawah beban siklik yang berat. Seng dapat tergeser atau tergelincir jika proses pengecoran mengandung gelembung udara mikroskopis.

Praktik Terbaik untuk Penghentian:

• Tentukan baja swaged untuk semua aplikasi yang kritis terhadap keselamatan (rem, transmisi).
• Minta dokumentasi pengujian tarik dari vendor Anda untuk setiap batch.
• Pastikan tikungan Z sejajar sempurna dengan lubang lengan tuas untuk mencegah kelelahan kabel.

Penutup Ujung Saluran dan Ferrule

Ferrules mengamankan rumah luar. Mereka menutup ujung saluran yang baru dipotong. Anda harus menentukan peran pasti ferrules dalam desain Anda. Mereka mencegah kumparan baja rumahan rusak seiring waktu.

Lebih penting lagi, ferrule memastikan dudukan yang kokoh pada sekat atau braket pemasangan. Tanpa ferrule yang pas, saluran akan bergeser selama penggerak. Gerakan ini menyerap jarak tempuh kabel bagian dalam, sehingga menyebabkan kinerja tidak konsisten.

Penyetel dan Perangkat Keras Pemasangan

Bahkan kabel dengan kualitas terbaik pun mengalami peregangan kecil sepanjang siklus hidup kendaraan. Anda harus menentukan bagaimana mekanik akan mengkompensasi peregangan ini. Tentukan apakah penyetel inline atau fitting ujung berulir paling sesuai dengan desain Anda.

Penyetel barel inline memungkinkan perubahan tegangan cepat tanpa alat. Perlengkapan ujung berulir memerlukan kunci pas tetapi menawarkan ketahanan getaran yang unggul. Pilih perangkat keras pemasangan Anda berdasarkan interval perawatan yang diharapkan dan ruang yang tersedia di dalam sasis.

Beban Kinerja dan Kepatuhan Lingkungan

Batas Beban Kerja (WLL) vs. Kekuatan Putus

Insinyur sering mengacaukan Batas Beban Kerja dengan kekuatan putus. Kekuatan putus menandai titik tepat di mana kabel putus secara fisik. Anda tidak boleh merancang sistem untuk beroperasi mendekati batas ini.

Tetapkan aturan ketat untuk beroperasi dalam batas aman dari kekuatan putus. Hal ini mencegah kegagalan kelelahan dini. Standar umum membatasi WLL hingga 20% dari total kekuatan putus. Margin ini menyerap beban kejut mendadak dengan aman.

Kesalahan Umum yang Harus Dihindari:

• Diameter kawat bagian dalam terlalu ditentukan untuk mendapatkan kekuatan yang tidak perlu.
• Gagal mewujudkan kabel yang lebih tebal memerlukan saluran yang lebih kaku dan tebal.
• Mengabaikan betapa tebalnya saluran sangat membatasi pilihan perutean Anda.

Standar Pengujian Termal dan Lingkungan

Komponen otomotif bertahan dalam kondisi yang brutal. Soroti perlunya spesifikasi untuk memenuhi rentang operasi yang luas. Kontrol kendaraan standar beroperasi dengan andal dari -40°C hingga +120°C. Rakitan yang diarahkan dekat sistem pembuangan memerlukan ambang batas termal yang lebih tinggi.

Sebutkan dokumentasi persyaratan spesifik di RFQ Anda. Mintalah hasil pengujian semprotan garam untuk memverifikasi ketahanan terhadap korosi. Menuntut peringkat perlindungan masuknya debu dan air (seperti IP67) di ujung kabel. Sepatu bot karet yang tepat dan ferrule yang disegel mencegah kotoran musim dingin membeku di dalam wadahnya.

Kapan Menentukan Rakitan Kabel Otomotif Khusus

Menilai ROI Siap Pakai vs. ROI Kustom

Memutuskan antara suku cadang standar dan suku cadang khusus akan berdampak pada keuntungan Anda. Gunakan logika pemilihan yang jelas. Kabel standar yang tersedia sudah cukup untuk pembuatan prototipe awal. Mereka juga bekerja dengan baik untuk aplikasi umum seperti go-kart purnajual atau kendaraan utilitas dasar.

Namun, produksi kendaraan OEM atau khusus sangat menuntut rekayasa khusus. Anda mungkin menemukan bahwa Kabel Bowden OtomotifPerakitan Kabel Otomotif Khusus pada akhirnya menghemat uang. Memodifikasi suku cadang generik agar sesuai dengan rute non-standar akan menimbulkan biaya tenaga kerja yang besar. Rakitan khusus langsung dimasukkan ke lini produksi Anda tanpa modifikasi.

Kemampuan Vendor untuk Mengaudit

Anda harus bermitra dengan produsen yang berkemampuan tinggi. Tentukan dengan tepat apa yang harus dicari saat mengaudit vendor potensial. Carilah kepatuhan ISO/TS 16949 yang ketat. Hal ini memastikan manajemen kualitas mereka sejalan dengan standar otomotif global.

Periksa peralatan pengujian tarik internal. Mereka harus membuktikan perlengkapan mewah mereka dapat bertahan. Kemampuan pembuatan prototipe yang cepat juga menunjukkan pabrikan yang responsif dan modern.

Tindakan Anda selanjutnya melibatkan pembuatan gambar teknis lengkap atau RFQ. Sama sekali tidak memberikan ruang untuk asumsi pabrikan. Tentukan panjang goresan yang tepat, tipe housing, material liner, dan batas radius tikungan. Komunikasi yang jelas di awal menjamin produk akhir yang sempurna.

Kesimpulan

Mendefinisikan spesifikasi kabel Bowden otomotif merupakan latihan dalam mengelola trade-off. Anda harus terus-menerus menyeimbangkan fleksibilitas dengan kekuatan tarik tertinggi. Anda juga mempertimbangkan biaya di muka terhadap ketahanan lingkungan jangka panjang. Dengan memahami toleransi dimensi, pencocokan material, dan pemasangan ujung yang tepat, Anda sepenuhnya menghilangkan kegagalan aktuasi.

Kami sangat menyarankan proses validasi yang ketat. Validasi semua spesifikasi melalui pembuatan prototipe fisik. Tundukkan prototipe ini pada pengujian siklus tinggi dalam lingkungan simulasi sebelum melakukan produksi volume. Menangkap lapisan PTFE yang tercabik-cabik selama pengujian menghemat potensi penarikan ribuan dolar.

Jangan biarkan hubungan mekanis yang penting ini hanya berupa dugaan saja. Konsultasikan dengan tim teknik berpengalaman hari ini. Kirimkan file CAD Anda atau lembar spesifikasi lengkap ke produsen kabel terverifikasi dan bersertifikat ISO untuk memulai proyek Anda berikutnya dengan landasan yang kokoh.

Pertanyaan Umum

T: Bagaimana cara mengukur panjang kayuhan yang benar untuk Kabel Bowden Otomotif?

J: Anda mengukur panjang goresan dengan melacak kabel bagian dalam yang terbuka. Hitung gerakan tepat yang diperlukan untuk menggerakkan mekanisme Anda sepenuhnya dari keadaan istirahat hingga ekstensi maksimum. Selalu sertakan margin toleransi yang kecil untuk memastikan keterlibatan penuh tanpa melemahkan tuas.

T: Apa perbedaan antara kabel Bowden dan kabel kontrol dorong-tarik?

A: Kabel Bowden secara ketat mengirimkan gaya tarikan; mereka mengandalkan mekanisme pegas untuk kembali ke posisi semula. Rakitan dorong-tarik menggunakan kawat inti padat dan rumah luar yang diperkuat dengan kuat untuk menyalurkan gaya secara efisien baik dalam arah dorong maupun tarik.

Q: Mengapa kabel saya mengalami gesekan yang tinggi setelah pemasangan?

J: Gesekan yang tinggi biasanya berasal dari kesalahan implementasi yang umum. Anda mungkin mengarahkan rakitan di bawah radius tikungan minimumnya. Penyebab lainnya termasuk kurangnya lapisan PTFE atau tidak sengaja menghancurkan wadah luar saat mengencangkan klem pemasangan terlalu agresif.

T: Dapatkah saya menggunakan kabel industri standar untuk aplikasi otomotif?

J: Tidak. Melewatkan pengujian kepatuhan khusus otomotif mempunyai risiko yang sangat besar. Kabel industri sering kali tidak memiliki jaket suhu tinggi dan perlengkapan ujung tahan getaran yang diperlukan untuk keselamatan kendaraan. Bahan ini cepat rusak jika terkena panas mesin, garam di jalan, dan getaran sasis yang terus-menerus.
