Cara Mengukur Kabel Kontrol Throttle untuk Penggantian Atau Pembuatan Kustom

Mengukur kabel throttle dengan benar adalah salah satu langkah terpenting dalam penggantian dan pembuatan khusus. Kabel throttle mungkin terlihat sederhana, namun kesalahan kecil pada panjang, perjalanan, atau detail pemasangan ujung dapat menyebabkan pemasangan yang buruk, kontrol yang tidak stabil, atau keausan dini. Pada mesin pemotong rumput, traktor taman, peralatan utilitas, dan alat berat luar ruangan lainnya, spesifikasi kabel throttle yang benar memengaruhi kesesuaian dan kinerja pengoperasian.

Kabel throttle yang aus atau rusak juga dapat membuat pengukuran menjadi kurang dapat diandalkan. Jika rakitan lama telah meregang, bengkok, atau diubah selama perbaikan sebelumnya, dimensinya mungkin tidak lagi mewakili desain aslinya. Oleh karena itu, kabel throttle harus diukur melalui proses langkah demi langkah yang jelas, bukan melalui estimasi visual yang kasar.

Pengambilan Kunci

● Konfirmasikan fungsi dan penerapan kabel throttle sebelum melakukan pengukuran.

● Catat panjang keseluruhan, panjang saluran, gerak efektif, dan kelengkapan ujung.

● Periksa braket, penyetel, dan fitur khusus lainnya pada rakitan kabel throttle.

● Nomor OEM, foto, dan sampel lama dapat meningkatkan akurasi pengukuran.

● Pembuatan khusus biasanya memerlukan lebih banyak data kabel throttle dibandingkan penggantian standar.

Apa Itu Kabel Kontrol Throttle?

Cara Kerja Kabel Throttle

Kabel throttle adalah kabel kontrol mekanis yang mentransfer gerakan dari tuas atau pegangan ke mekanisme throttle. Pada kebanyakan mesin, kabel throttle tidak menghasilkan tenaga dengan sendirinya. Sebaliknya, ia mengirimkan masukan operator sehingga kecepatan engine atau respons tenaga dapat disesuaikan dengan cara yang terkendali.

Gerakan halus sangat penting. Jika kabel bagian dalam terseret ke dalam saluran atau perjalanan kabel tidak akurat, kabel throttle dapat menyebabkan respons mesin tertunda atau tidak merata. Itulah sebabnya kabel throttle dasar pun harus diukur dengan hati-hati.

Aplikasi Khas pada Peralatan Luar Ruangan

Kabel throttle biasanya digunakan pada mesin pemotong rumput, mesin taman, sistem mesin kompak, dan peralatan listrik luar ruangan lainnya. Pada alat berat ini, kabel throttle menghubungkan kendali operator ke karburator, throttle body, atau hubungan terkait. Kabel dapat bekerja dengan gaya yang ringan, namun tetap harus tahan terhadap getaran, kotoran, kelembapan, dan gerakan berulang-ulang.

Mesin yang berbeda juga menggunakan tata letak perutean yang berbeda. Satu kabel throttle dapat berjalan dalam jalur langsung yang pendek, sementara kabel lainnya dapat melewati beberapa braket dan tikungan. Oleh karena itu, mengukur kabel throttle melibatkan lebih dari sekedar memeriksa satu panjang yang terlihat.

Mengapa Pengukuran Akurat Itu Penting

Kabel throttle harus pas secara mekanis dan fungsional. Jika panjang keseluruhannya salah, kabel mungkin tidak mencapai titik pemasangannya. Jika panjang saluran atau gerak efektif salah, kabel throttle dapat terpasang namun tetap gagal memberikan rentang kendali yang tepat.

Pengukuran bahkan lebih penting dalam pembuatan khusus. Pabrikan tidak dapat mereproduksi kabel throttle secara akurat dari deskripsi yang tidak jelas. Pengukuran yang jelas memberikan proyek dasar teknis praktis sebelum produksi dimulai.

Kapan Anda Harus Mengukur Kabel Throttle?

Sebelum Memesan Kabel Pengganti

Waktu paling umum untuk mengukur kabel throttle adalah sebelum memesan penggantinya. Kabel yang rusak jelas perlu diganti, tetapi jika kabel throttle baru tidak diukur dengan benar, komponen baru tersebut dapat menimbulkan masalah kedua alih-alih menyelesaikan masalah pertama.

Meskipun nomor OEM tersedia, memeriksa dimensi kabel throttle tetap berguna. Model serupa mungkin menggunakan rakitan yang sedikit berbeda. Mengukur kabel throttle sebelum memesan mengurangi kemungkinan ketidakcocokan.

Sebelum Meminta Pembuatan Custom

Pembuatan khusus biasanya memerlukan lebih banyak detail daripada penggantian standar. Kabel throttle khusus mungkin memerlukan panjang saluran, travel, geometri pemasangan, posisi penyetel, dan detail braket yang tepat. Tanpa pengukuran ini, kabel throttle baru mungkin tidak sesuai dengan kondisi pemasangan sebenarnya.

Hal ini sangat penting ketika kabel throttle asli tidak diproduksi lagi atau ketika peralatan telah dimodifikasi. Dalam kasus tersebut, pengukuran bukan hanya bagian dari pemesanan. Ini menjadi bagian dari pendefinisian desain itu sendiri.

Ketika Informasi OEM Hilang

Beberapa mesin lama tidak lagi memiliki label komponen yang jelas, dan beberapa mesin bekas mungkin sudah memasang kabel yang tidak asli. Dalam situasi tersebut, kabel throttle tidak dapat diidentifikasi dengan aman hanya berdasarkan nomor komponennya. Mengukur kabel throttle yang dipasang atau dilepas menjadi cara paling praktis untuk memastikan spesifikasinya.

Pada saat inilah foto dan catatan perutean menjadi sangat berguna. Jika kabel throttle lama rusak, dimensi yang tercatat harus disesuaikan dengan jalur pemasangan sebenarnya. Tujuannya adalah untuk mengidentifikasi fungsi asli yang benar, bukan sekadar meniru bagian yang aus.

Alat dan Informasi yang Dibutuhkan Sebelum Mengukur

Alat Ukur Dasar

Kabel throttle biasanya dapat diukur dengan alat sederhana seperti pita pengukur, penggaris, atau jangka sorong. Pita fleksibel berfungsi dengan baik untuk panjang keseluruhan, sedangkan penggaris atau kaliper berguna untuk detail fitting, pengatur, dan braket. Alat yang tepat membuat data kabel throttle lebih konsisten.

Pengukuran harus dilakukan pada permukaan yang datar dan stabil bila memungkinkan. Kabel throttle yang terpelintir atau melengkung dapat menghasilkan pembacaan yang tidak akurat. Penyiapan yang rapi membuat dimensi akhir lebih mudah dipercaya.

Model Peralatan, Nomor OEM, dan Kabel Lama

Sebelum mengukur kabel throttle, ada gunanya mengumpulkan model mesin, referensi OEM, dan kabel lama jika tersedia. Bahkan kabel throttle yang sudah aus masih dapat menunjukkan bentuk pemasangan yang penting, struktur saluran, dan petunjuk perutean.

Informasi latar belakang ini penting karena kabel throttle jarang ditentukan berdasarkan panjangnya saja. Model mesin dapat menunjukkan perbedaan pemasangan, dan nomor OEM dapat menunjukkan apakah kabel saat ini asli atau pengganti sebelumnya.

Foto, Gambar, dan Catatan Perutean

Foto sangat berguna saat mengukur kabel throttle, terutama untuk pekerjaan khusus. Foto jalur yang dipasang dapat menunjukkan arah tikungan, posisi braket, lokasi pengatur, dan gaya sambungan sebelum dilepas. Dalam banyak kasus, kabel throttle lebih mudah dipahami secara visual dibandingkan melalui teks saja.

Sketsa sederhana juga berguna. Diagram yang digambar tangan dapat memperjelas cara pemasangan kabel throttle dan dimensi apa yang diambil. Dikombinasikan dengan foto, ini menciptakan catatan spesifikasi yang lebih jelas.

Cara Mengukur Kabel Kontrol Throttle Langkah demi Langkah

Ukur Panjang Kabel Keseluruhan

Panjang keseluruhan biasanya merupakan dimensi pertama yang dicatat untuk kabel throttle. Ini adalah panjang ujung ke ujung dari rakitan yang telah selesai, termasuk ujung terminal jika relevan. Ini menentukan apakah kabel throttle secara fisik dapat menjangkau jarak pemasangan.

Kabel sebaiknya diukur dalam kondisi lurus, bukan dalam kondisi tertekuk. Jika kabel throttle lama terlihat rusak, sebaiknya bandingkan pembacaan dengan jalur yang dipasang mesin sebelum memastikan angka akhir.

Ukur Panjang Saluran

Panjang saluran berbeda dari panjang kabel total. Dalam kabel throttle, ini mengacu pada panjang rumah luar antara ujung yang ditentukan. Pengukuran ini memengaruhi seberapa banyak kabel bagian dalam yang masih tersedia untuk digerakkan.

Jika panjang saluran salah, ukuran kabel throttle mungkin terlihat sempit tetapi tetap saja gagal dalam pengoperasiannya. Ferrules, ujung cetakan, dan bagian penyetelan dapat memengaruhi tempat pengukuran saluran, sehingga titik awal dan akhir tersebut harus dicatat dengan jelas.

Ukur Perjalanan yang Efektif

Perjalanan efektif, atau pukulan, adalah gerakan kerja kabel bagian dalam pada kabel throttle. Dimensi ini menunjukkan seberapa jauh kawat bergerak ketika kendali berpindah dari satu posisi pengoperasian ke posisi pengoperasian lainnya. Tanpa gerak yang benar, kabel throttle mungkin tidak dapat menggerakkan mekanisme throttle sepenuhnya.

Pengukuran ini harus dilakukan antara posisi kerja yang sebenarnya dan bukan diperkirakan dari pergerakan kawat yang longgar. Pada kabel throttle yang aus, perjalanan dapat terdistorsi karena kerusakan, sehingga memeriksa pergerakan kontrol pada alat berat sering kali berguna.

Identifikasi Jenis Pemasangan Akhir

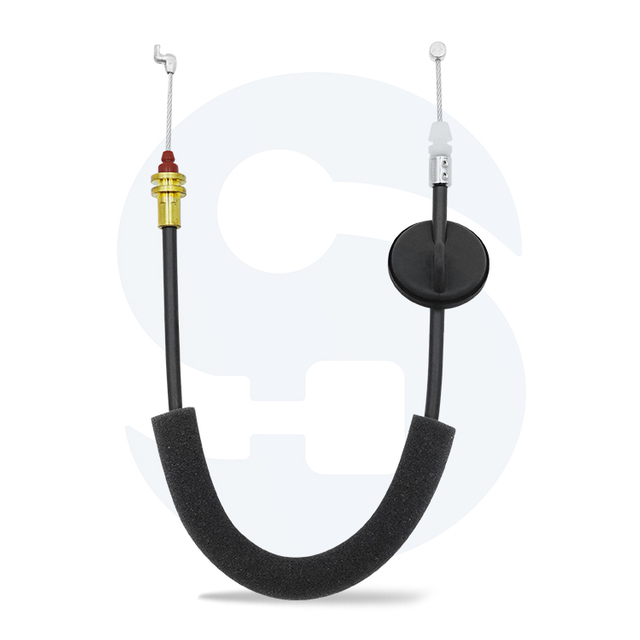

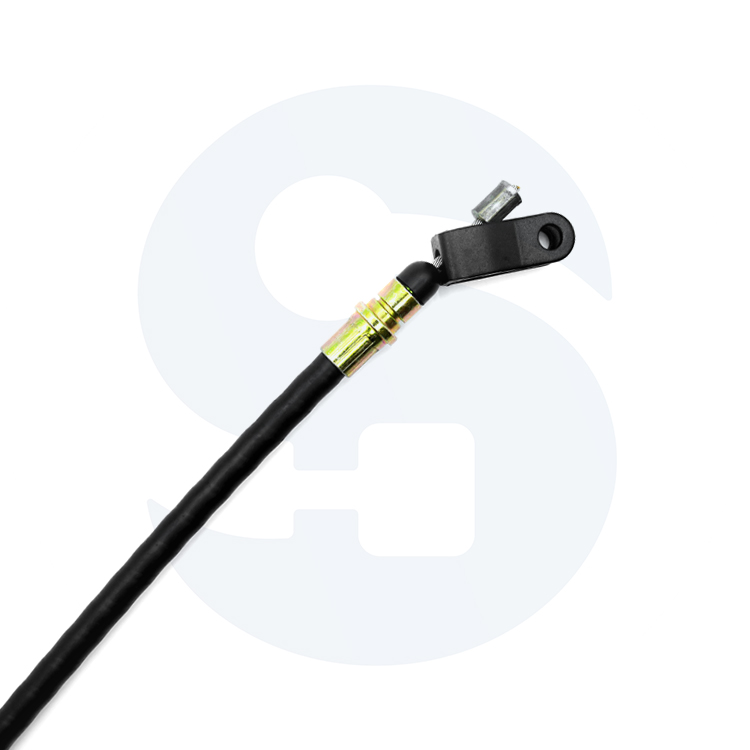

Kelengkapan ujung menentukan bagaimana kabel throttle terhubung ke peralatan. Contoh umum termasuk ujung barel, tikungan Z, ujung berulir, dan terminal berbentuk khusus. Kabel throttle dengan panjang yang tepat tetapi pemasangan yang salah mungkin masih tidak dapat digunakan.

Setiap pemasangan harus dijelaskan dengan informasi ukuran dan bentuk, bukan hanya foto singkat. Diameter, panjang, gaya tekukan, dan jenis pemasangan semuanya mempengaruhi apakah kabel throttle akan berfungsi dengan benar setelah pemasangan.

Periksa Braket, Penyetel, dan Fitur Khusus

Banyak rakitan kabel throttle yang dilengkapi braket, penyetel berulir, selongsong, grommet, atau klip. Detail ini memengaruhi cara pemasangan kabel dan cara penyetelannya saat servis. Jika diabaikan, kabel throttle pengganti mungkin tidak terpasang dengan baik atau jangkauan penyetelannya terbatas.

Posisi pengatur sangat penting. Kabel throttle yang benar tidak hanya membutuhkan panjang yang tepat; itu juga memerlukan rentang pengaturan yang dapat digunakan setelah diinstal. Itu menjadikan fitur sekunder ini sebagai bagian dari spesifikasi sebenarnya.

Daftar Periksa Pengukuran Kabel Throttle

Kesalahan Pengukuran Umum yang Harus Dihindari

Membingungkan Panjang Keseluruhan dengan Panjang Saluran

Kesalahan umum adalah memperlakukan panjang keseluruhan dan panjang saluran sebagai nilai yang sama. Pada kabel throttle, angka-angka ini memiliki fungsi berbeda dan harus dicatat secara terpisah. Jika keduanya tercampur, kabel throttle baru mungkin tidak terpasang dengan baik meskipun panjang totalnya terlihat benar.

Hal ini biasanya terjadi bila pengukuran dilakukan terlalu cepat. Kabel dalam dan rumah luar harus selalu dianggap sebagai bagian terpisah dari rakitan kabel throttle.

Mengabaikan Detail Pemasangan Akhir

Kesalahan lain yang sering terjadi adalah fokus hanya pada panjang kabel dan mengabaikan desain fitting. Kabel throttle bergantung pada geometri terminal untuk terhubung dengan aman dan bergerak dengan benar. Jika detail ujungnya salah, kabel mungkin tidak terpasang sama sekali.

Hal ini menjadi lebih penting dalam pekerjaan adat. Pabrikan dapat mereproduksi badan kabel throttle secara akurat, namun perakitan masih gagal jika deskripsi pemasangan tidak lengkap.

Mengukur Kabel yang Aus Tanpa Verifikasi

Kabel throttle yang rusak mungkin teregang, tertekuk, atau berubah dari kondisi aslinya. Jika rakitan yang aus tersebut disalin secara langsung, kabel throttle baru mungkin menghasilkan kondisi yang salah. Oleh karena itu, pengukuran harus diperiksa terhadap jalur pemasangan dan posisi kendali mesin yang sebenarnya.

Foto, catatan perutean, dan referensi OEM berguna di sini. Mereka membantu membedakan desain kabel throttle asli dari riwayat keausan atau perbaikan selanjutnya.

Penggantian vs. Kebutuhan Data Manufaktur Kustom

Bagaimana Mengukur Penggantian vs. Manufaktur Kustom

Apa yang Biasanya Cukup untuk Penggantian

Untuk penggantian standar, data kabel throttle utama biasanya mencakup fungsi, panjang keseluruhan, panjang saluran, dan kelengkapan ujung. Jika model mesin dan nomor OEM diketahui, kabel throttle seringkali dapat disesuaikan dengan lebih efisien.

Meski begitu, pengukuran yang cermat tetap penting. Kesalahan kecil pada posisi travel atau penyetel dapat mengubah kinerja kabel throttle setelah pemasangan.

Apa yang Biasanya Dibutuhkan oleh Pabrikan Kustom

Pembuatan khusus biasanya memerlukan catatan kabel throttle yang lebih lengkap. Selain dimensi inti, pabrikan mungkin memerlukan sudut pemasangan, detail braket, rentang penyetel, catatan perutean, dan foto pemasangan. Proyek kabel throttle khusus bergantung pada deskripsi kondisi kerja sebenarnya, bukan hanya bagian yang terlihat.

Hal ini sangat penting terutama untuk mesin yang dimodifikasi atau aplikasi lama yang tidak memiliki pengganti yang terverifikasi. Dalam hal ini, proses pengukuran kabel throttle harus lebih terstruktur dan detail.

Saat Mengirim Sampel Lebih Baik

Terkadang cara terbaik untuk mengonfirmasi kabel throttle adalah dengan mengirimkan sampel aslinya. Sampel fisik memudahkan pemeriksaan alat kelengkapan, struktur saluran, penyetel, dan fitur khusus yang mungkin sulit dijelaskan. Untuk kabel throttle yang rumit, tinjauan berbasis sampel dapat mengurangi kesalahpahaman.

Sampel sangat berguna ketika kabel memiliki geometri yang tidak biasa atau mesin tidak memiliki catatan teknis. Meski begitu, dimensi kabel throttle tertulis tetap harus disertakan dengan sampel.

Kesimpulan

Mengukur kabel throttle untuk penggantian atau pembuatan khusus melibatkan lebih dari sekadar memeriksa satu panjang yang terlihat. Spesifikasi kabel throttle yang andal harus mencakup panjang keseluruhan, panjang saluran, perjalanan efektif, kelengkapan ujung, dan braket atau penyetel apa pun yang memengaruhi pemasangan. Jika informasi OEM tidak jelas, foto, catatan perutean, dan sampel kabel throttle lama dapat meningkatkan akurasi konfirmasi.

Untuk proyek yang melibatkan kabel throttle, komunikasi teknis yang jelas sama pentingnya dengan pengukuran itu sendiri. Dong Guan SumHo Control Cable Co., Ltd. dapat direferensikan sebagai sumber manufaktur ketika proyek kabel throttle memerlukan tinjauan berbasis sampel, konfirmasi dimensi, atau produksi khusus sesuai dengan kebutuhan peralatan.

Pertanyaan Umum

Apa pengukuran terpenting pada kabel throttle?

Tidak ada satu dimensi pun yang mendefinisikan kabel throttle dengan sendirinya. Panjang keseluruhan, panjang saluran, dan perjalanan efektif bekerja sama, sedangkan detail pemasangan ujung menentukan apakah kabel throttle benar-benar dapat dipasang dan digunakan dengan benar.

Bisakah saya mengukur kabel throttle saat masih terpasang?

Kabel throttle dapat diperiksa saat dipasang, terutama untuk foto perutean dan posisi braket. Namun, pengukuran kabel throttle penuh biasanya lebih mudah dan akurat setelah dilepas.

Bagaimana jika kabel throttle lama teregang atau rusak?

Kabel throttle yang rusak tidak boleh disalin tanpa memeriksa jalur pemasangan dan jangkauan kendali mesin yang sebenarnya. Referensi, foto, dan sampel OEM dapat membantu memastikan apakah kabel throttle lama masih mencerminkan desain aslinya.

Apakah nomor OEM cukup untuk mengganti kabel throttle?

Nomor OEM berguna, tetapi mungkin tidak cukup untuk setiap proyek kabel throttle. Versi dan riwayat perbaikan yang berbeda dapat memengaruhi apa yang dipasang saat ini, jadi sebaiknya verifikasi dimensi kabel throttle sebelum memesan.
