Bagaimana Cara Kerja Kabel Kontrol Dorong-Tarik di Sistem Otomotif?

Arsitektur kendaraan modern sangat bergantung pada sistem drive-by-wire elektronik saat ini. Namun, mereka masih memerlukan hubungan mekanis yang andal dan dapat diraba untuk pengamanan kegagalan yang kritis dan koneksi fisik langsung. Aktuator dan sensor tidak dapat sepenuhnya menggantikan umpan balik yang kuat dari komponen mekanis tradisional. Mentransfer gerakan linier secara akurat melalui rute kendaraan yang kompleks dan bertoleransi ketat menghadirkan tantangan teknis yang signifikan. Insinyur harus menavigasi jalur rumit di bawah kap tanpa menimbulkan gesekan berlebihan atau kehilangan gerakan. Jalur yang dirutekan dengan buruk dengan mudah menyebabkan pengikatan atau kegagalan seiring berjalannya waktu.

Kami akan mengeksplorasi persyaratan mekanik, aplikasi, dan spesifikasi komponen penting ini secara menyeluruh. Anda akan menemukan panduan definitif yang berfokus pada teknik untuk mengevaluasi dan memilih rakitan kabel kontrol dorong otomotif yang tepat untuk produksi. Panduan ini akan memperjelas strategi pengadaan Anda mulai dari tahap pembuatan prototipe awal hingga perakitan massal akhir.

Poin Penting

• Prinsip Mekanik: Kabel dorong-tarik mentransmisikan gaya linier di kedua arah (kompresi dan tegangan) menggunakan inti bagian dalam yang dapat digeser di dalam saluran luar yang tetap dan diperkuat.
• Kekhususan Aplikasi: Sistem otomotif yang berbeda (transmisi, throttle, kait) memerlukan kapasitas muatan, panjang perjalanan, dan jari-jari tikungan yang berbeda.
• Fokus Evaluasi: Spesifikasi yang tepat bergantung pada penghitungan kehilangan efisiensi pada tikungan rute, pemilihan material dengan gesekan rendah (misalnya pelapis PTFE), dan kepatuhan terhadap standar otomotif SAE/ISO.
• Strategi Pengadaan: Keputusan pengadaan harus memprioritaskan produsen dengan kemampuan pengujian siklus lingkungan yang kuat dan dukungan rekayasa khusus.

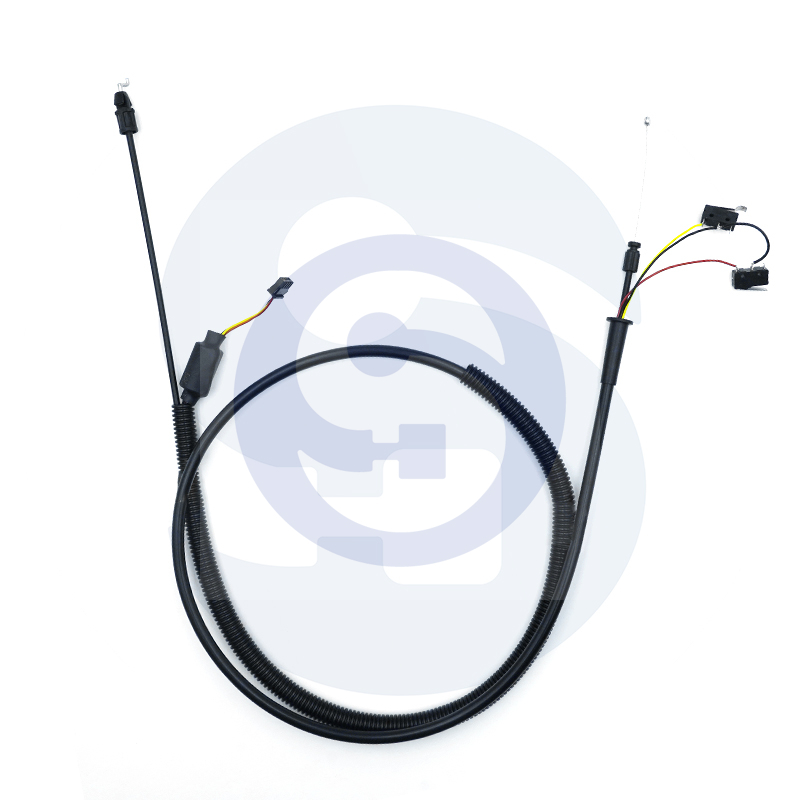

Mekanika: Arsitektur Inti Kabel Dorong Tarik Otomotif

Inti bagian dalam berfungsi sebagai elemen transmisi utama dalam rakitan. Ini menangani ketegangan saat menarik dan kompresi saat mendorong. Insinyur biasanya memilih antara desain kawat padat dan kawat terdampar. Kawat padat menawarkan kekuatan kompresi yang sangat baik untuk beban dorong yang tinggi. Ini menolak tekuk di bawah tekanan berat. Kawat terdampar memberikan fleksibilitas unggul untuk mengarahkan melalui ruang sempit. Mereka harus mencocokkan tipe inti dengan persyaratan aktuasi spesifik sistem kendaraan.

Saluran luar berfungsi sebagai selubung pelindung yang kaku. Ini mempertahankan jalur tetap untuk kabel bagian dalam. Ia juga tahan terhadap kehancuran di bawah beban kompresi yang berat. Pabrikan membuat casing ini menggunakan beberapa lapisan khusus untuk memastikan integritas struktural. Lapisan dalam memberikan permukaan geser yang halus. Bungkus kawat struktural menambah kekuatan lingkaran yang penting. Terakhir, jaket luar pelindung melindungi rakitan dari kerusakan lingkungan.

Mengelola gesekan internal mencegah keausan dini dan respons yang lamban. Lapisan PTFE atau Teflon yang dapat melumasi sendiri memainkan peran penting di sini. Mereka menciptakan lapisan batas alami yang licin antara inti dan saluran. Pabrikan juga menyuntikkan gemuk silikon atau litium khusus ke dalam selama perakitan. Pelumas ini meminimalkan upaya aktuasi pada rentang suhu yang luas. Anda harus menentukan pelumasan yang sesuai untuk memastikan keandalan jangka panjang dan kenyamanan pengemudi.

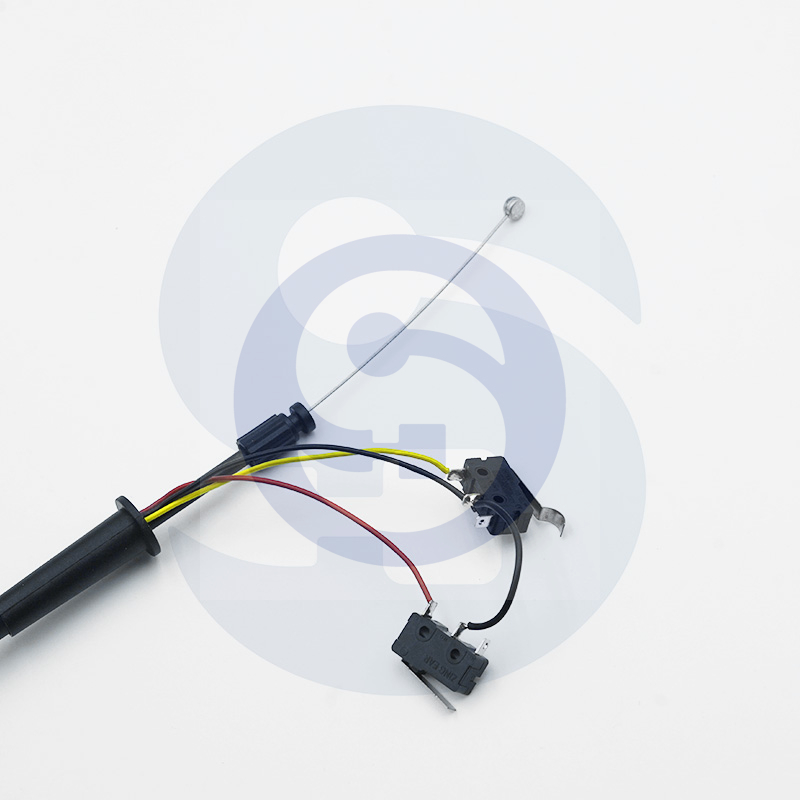

Pemilihan perangkat keras menentukan seberapa baik sistem terintegrasi. Perlengkapan ujung menyambungkan inti langsung ke pedal atau tuas otomotif. Pilihan umum termasuk clevis, sambungan bola, dan batang berulir. Clevis menawarkan sambungan berputar yang kuat untuk tuas transmisi berat. Sambungan bola memungkinkan gerakan multi-sumbu untuk mengakomodasi sedikit ketidaksejajaran sudut. Batang berulir memberikan penyesuaian panjang yang presisi selama perakitan kendaraan di lantai pabrik.

Aplikasi Penting untuk Kabel Kontrol Otomotif

Sistem perpindahan gigi demi kabel menuntut ketelitian mutlak pada kendaraan modern. Transmisi otomatis dan manual sangat bergantung pada hubungan ini. Mereka memerlukan serangan balik yang minimal untuk memastikan posisi penahan yang akurat di dalam kotak roda gigi. Pengemudi mengharapkan umpan balik yang tajam dan dapat dirasakan saat mengganti gigi. Mekanisme perpindahan gigi yang tidak rapi membahayakan keselamatan kendaraan dan kepercayaan diri pengemudi. Oleh karena itu, para insinyur menentukan saluran yang sangat kaku untuk peran ini guna menghilangkan kelenturan yang tidak diinginkan.

Kontrol throttle mengutamakan fleksibilitas tinggi dan respons cepat. Rutenya sering kali berkelok-kelok melewati ruang mesin yang penuh sesak. Bahan dengan gesekan rendah menjamin akselerasi pedal seketika. Lebih penting lagi, mereka memastikan jaminan kembali ke posisi idle ketika pengemudi melepaskan pedal. Throttle yang menempel menimbulkan bahaya keselamatan yang parah. Anda harus mengevaluasi jalur perutean dengan hati-hati untuk mencegah pengikatan di sekitar komponen mesin yang panas.

Sistem rem parkir menahan beban tegangan yang sangat besar secara terus menerus. Saat diaktifkan, mereka menahan seluruh beban kendaraan di tanjakan yang curam. Hal ini memerlukan kekuatan tarik yang luar biasa dan daya tahan yang kritis terhadap keselamatan. Rakitan menghadapi tekanan terus-menerus dan lingkungan undercarriage yang keras. Inti kawat terdampar unggul di sini karena dapat menangani gaya tarik ekstrem dengan andal. Jaket luar yang kuat melindunginya dari puing-puing jalan yang beterbangan.

Kendaraan menggunakan penggerak mekanis sekunder secara ekstensif di seluruh kabin dan sasis. Pelepas kap, kait bagasi, dan kontrol ventilasi HVAC memerlukan pengoperasian yang andal. Mekanisme penyesuaian kursi juga bergantung pada linkage yang kompak. Dalam aplikasi ini, para insinyur memprioritaskan perutean yang menghemat ruang dibandingkan kapasitas beban yang tinggi. Sistem ini menggunakan garis berdiameter lebih kecil untuk menavigasi ruang kabin sempit dengan lancar. Fleksibilitas menjadi fokus teknik utama untuk sistem sekunder ini.

Evaluasi Teknik: Cara Menentukan Rakitan Kabel yang Tepat

Spesifikasi yang tepat dimulai dengan analisis kapasitas beban. Anda harus menetapkan batas dorong dan tarik maksimum untuk aplikasi tersebut. Gaya kompresi memerlukan diameter kawat bagian dalam yang lebih kaku untuk mencegah tekuk. Gaya tarik hanya bergantung pada kekuatan tarik inti logam. Kekakuan saluran juga harus mendukung gaya-gaya yang diberikan tanpa menyebabkan lentur. Sistem yang tidak cocok akan gagal sebelum waktunya pada beban operasi puncak.

Menghitung radius tikungan secara langsung berdampak pada efisiensi perutean. Setiap tikungan menambah gesekan internal pada sistem mekanis. Anda menghitung total derajat tikungan di seluruh jalur yang dirutekan. Banyaknya tikungan mengurangi efisiensi total perpindahan gerak. Ikuti praktik terbaik berikut saat mengevaluasi radius tikungan:

• Pertahankan jalur perutean selurus mungkin dari ujung ke ujung.
• Maksimalkan radius kurva yang diperlukan untuk mengurangi gesekan dinding.
• Hindari tikungan tajam berturut-turut di ruang mesin yang sempit.
• Hitung pengganda gesekan untuk setiap tikungan 90 derajat pada tata letak.
• Gunakan perlengkapan sekat untuk menstabilkan saluran sebelum belokan besar.

Mengevaluasi kemiringan yang diizinkan memastikan presisi dan kualitas sentuhan. Hilang gerak terjadi ketika inti bagian dalam bergerak sebelum memikul beban. Aplikasi shifter memiliki toleransi yang sangat rendah terhadap serangan balik. Anda harus menentukan margin jarak bebas yang tepat antara inti dalam dan lapisan PTFE. Toleransi yang ketat meningkatkan umpan balik sentuhan tetapi mungkin sedikit meningkatkan gesekan. Insinyur menyeimbangkan variabel-variabel ini selama fase pembuatan prototipe.

Anda harus menentukan jarak pergerakan linier yang tepat yang diperlukan untuk aktuasi. Kami menyebutnya panjang perjalanan atau pukulan. Ini menentukan seberapa jauh inti dalam harus memanjang dan memendek. Insinyur mencocokkan metrik ini dengan geometri pemasangan ujung yang sesuai. Jika panjang pukulan melebihi kemampuan pemasangan, mekanisme akan keluar dari posisi bawah. Hal ini merusak komponen internal dan menyebabkan kegagalan sistem.

Pemilihan Material dan Standar Kepatuhan Otomotif

Ilmu material menentukan kinerja jangka panjang di lapangan. Kita biasanya membandingkan baja tahan karat dengan baja galvanis untuk kawat inti. Baja tahan karat memberikan ketahanan korosi yang unggul untuk perutean undercarriage yang terbuka. Baja galvanis menawarkan solusi hemat biaya untuk ketahanan standar di kabin terlindung. Anda memilih logam berdasarkan perkiraan paparan lingkungan dan batasan anggaran proyek. Truk tugas berat sering kali memerlukan konstruksi baja tahan karat penuh.

Jaket luar melindungi lapisan struktural internal dari ancaman eksternal. Insinyur memilih polimer berdasarkan lingkungan pengoperasian yang berbeda. PVC menawarkan perlindungan umum yang baik untuk kabin interior. Polietilen berdensitas tinggi tahan terhadap abrasi parah di sepanjang rel sasis yang terbuka. Nilon tahan terhadap suhu tinggi di bawah kap dekat manifold buang. Memilih polimer yang salah menyebabkan pelelehan, keretakan, atau masuknya uap air secara drastis.

Majelis kandidat harus memenuhi standar kepatuhan otomotif yang ketat. Anda harus memverifikasi kepatuhan terhadap spesifikasi ISO dan SAE yang relevan. Kerangka kerja ini mengatur hubungan mekanis pada kendaraan produksi massal. Mereka menentukan umur siklus minimum, kekuatan ledakan, dan sifat mudah terbakar material. Mengikuti pedoman ini memastikan keselamatan dan kepatuhan terhadap peraturan di berbagai pasar global. Bahan yang tidak patuh membuat produsen menghadapi risiko tanggung jawab yang besar.

Kendaraan beroperasi dalam kondisi yang sangat keras secara global. Anda harus mengevaluasi perlindungan terhadap masuknya bahan kimia yang agresif. Setiap hari kendaraan tersebut akan menghadapi oli mesin, tumpahan bahan bakar, dan garam jalan yang korosif. Penetrasi kelembapan menyebabkan pembekuan internal selama musim dingin, mengunci mekanisme sepenuhnya. Siklus termal ekstrem dari -40°C hingga +150°C menguji stabilitas material. Sepatu penyegel elastomer yang unggul mencegah kontaminan ini memasuki ujung saluran.

Risiko Pengadaan dan Penerapan dalam Produksi Otomotif

Tim pengadaan menyeimbangkan komponen siap pakai dengan desain khusus. Suku cadang Commercial Off-The-Shelf (COTS) berfungsi sempurna untuk pembuatan prototipe awal. Mereka mempercepat pengujian dan validasi pembuktian konsep awal. Namun, produksi massal biasanya memerlukan perakitan yang dirancang khusus. Desain khusus mengoptimalkan jalur perutean tertentu, mengurangi bobot kendaraan secara keseluruhan, dan menyederhanakan pemasangan di pabrik. Transisi dari COTS ke custom memerlukan kolaborasi pemasok yang cermat.

Pembeli harus memverifikasi kemampuan validasi dan pengujian pabrikan. Anda memerlukan pemasok yang melakukan pengujian internal yang ketat. Mintalah data pengujian siklus yang membuktikan umur panjang lebih dari satu juta aktuasi. Mewajibkan laporan pengujian beban hingga kegagalan untuk aplikasi rem yang kritis terhadap keselamatan. Pastikan mereka memiliki ruang lingkungan untuk mensimulasikan kondisi cuaca ekstrem. Saat Anda membeli Kabel Dorong Tarik Otomotif, Kabel Kontrol Otomotif , evaluasi laboratorium pengujian pemasok Anda secara menyeluruh.

Kami melihat beberapa kegagalan implementasi yang umum dalam produksi massal. Penahan yang tidak tepat masih menjadi masalah yang sering terjadi pada jalur perakitan. Saluran yang tidak aman memungkinkan saluran menjadi lentur, menyerap energi aktuasi alih-alih mentransfernya. Menentukan radius tikungan yang terlalu ketat menyebabkan pengikatan internal langsung. Degradasi termal terjadi ketika rute berjalan terlalu dekat dengan pipa knalpot yang tidak berpelindung. Mengidentifikasi risiko fisik ini sejak dini dapat mencegah penarikan kembali yang mahal di kemudian hari.

Integrasi yang tepat memerlukan komunikasi yang jelas antara insinyur desain dan teknisi perakitan. Pekerja pabrik harus menangani saluran dengan hati-hati selama pemasangan. Membengkokkannya casing secara permanen akan merusak lapisan dalam. Anda harus menerapkan pedoman penanganan yang ketat di lantai pabrik. Sediakan diagram perutean visual untuk mencegah titik terpuntir atau terjepit yang tidak disengaja. Kontrol kualitas yang kuat selama pemasangan menjamin masa pakai komponen yang optimal.

Kesimpulan

Menentukan hubungan dorong-tarik otomotif memerlukan keseimbangan teknik yang cermat. Anda harus mempertimbangkan persyaratan muatan langsung terhadap batasan perutean yang membatasi di dalam kendaraan. Ketahanan material pada akhirnya menentukan seberapa baik sistem bertahan di lingkungan bawah tenda yang keras. Memilih polimer dan logam yang tepat mencegah kegagalan sistem yang mahal.

Kami mendorong para insinyur dan manajer pengadaan untuk bertindak proaktif. Petakan data dorong, tarik, dan perutean Anda dengan segera. Kumpulkan metrik fisik ini sebelum melibatkan produsen tingkat 1 atau tingkat 2. Persiapan ini menjamin fase pembuatan prototipe yang efisien dan desain perakitan khusus yang sukses.

Pertanyaan Umum

T: Apa perbedaan antara kabel dorong-tarik dan kabel hanya tarik standar?

J: Desain standar hanya tarikan bergantung pada tegangan dan akan roboh jika didorong. Versi dorong-tarik dilengkapi saluran luar yang diperkuat dengan kuat. Kekakuan struktural ini mencegah rakitan dari tekuk akibat kompresi. Inti bagian dalam juga menggunakan kawat padat yang lebih kaku untuk menyalurkan gaya dorong secara efektif.

T: Bagaimana cara menghitung radius tekukan minimum untuk kabel kendali otomotif?

J: Anda menghitungnya menggunakan rumus standar industri yang menghubungkan diameter saluran dengan toleransi tikungan. Umumnya, radius tikungan minimum harus setidaknya sepuluh kali diameter luar saluran. Kurva yang lebih rapat secara eksponensial meningkatkan gesekan internal dan merusak lapisan dalam secara permanen.

Q: Apa yang menyebabkan kabel dorong otomotif terikat atau rusak sebelum waktunya?

J: Pengikatan biasanya berasal dari kontaminasi parah atau perutean yang tidak tepat. Kotoran, kelembapan, dan garam jalan merusak segel yang rusak dan menimbulkan korosi pada intinya. Pelumasan internal yang terdegradasi meningkatkan gesekan geser secara signifikan. Selain itu, kerusakan termal yang berlebihan dari komponen knalpot di dekatnya dapat melelehkan jaket luar dan membatasi pergerakan.

T: Dapatkah kabel dorong-tarik digunakan sebagai pemindah transmisi utama pada kendaraan tugas berat?

J: Ya, fungsinya sangat baik pada kendaraan komersial tugas berat. Namun, mereka memerlukan spesifikasi saluran lapis baja yang sangat khusus. Insinyur harus menentukan inti berkapasitas beban tinggi dan jaket tahan panas. Rakitan tugas berat ini memastikan pemasangan gigi yang presisi sekaligus bertahan dari getaran hebat dan tekanan mekanis yang terus menerus.
