Bagaimana Cara Kerja Kabel Bowden

Perkenalan

Pelepas tuas rem, throttle, kopling, atau kap sering kali perlu mengontrol bagian yang letaknya jauh dan tidak sejajar dengan tangan atau kaki operator. Kabel bowden memungkinkan hal ini dengan mengirimkan gaya mekanis melalui jalur fleksibel, menggunakan kabel bagian dalam yang bergerak di dalam wadah luar yang tetap.

Memahami cara kerjanya membantu menjelaskan mengapa beberapa kabel terasa halus dan presisi, sementara kabel lainnya menjadi kaku, longgar, atau tertunda. Kuncinya terletak pada tegangan kabel, penyangga rumah, perutean, gesekan, dan penyetelan yang tepat.

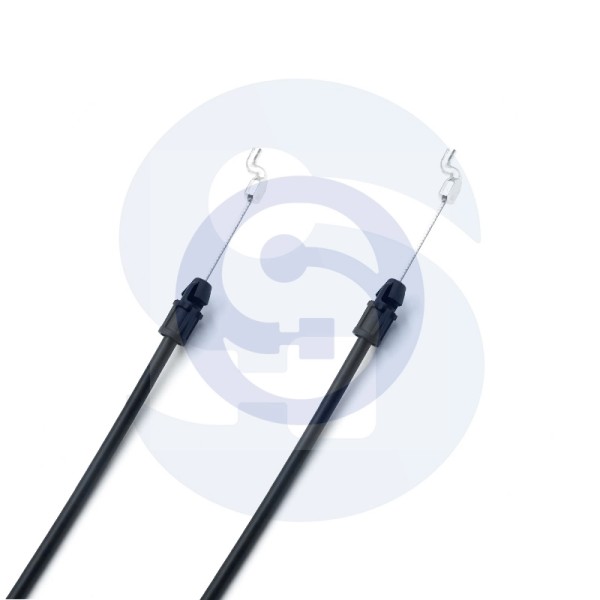

Cara Kerja Kabel Bowden: Kawat Dalam, Rumah Luar, dan Penghenti Kabel Tetap

Kabel Bowden bekerja dengan memisahkan dua pekerjaan: kabel bagian dalam bergerak , sedangkan rumah bagian luar tetap . Ini adalah kunci dari keseluruhan mekanisme. Kawat bagian dalam membawa gaya tarikan, dan selubung bagian luar menyediakan jalur stabil bagi gaya tarik tersebut, bahkan ketika kabel tertekuk di sekitar rangka, mesin, pegangan, panel pintu, atau braket mesin.

Menarik Kawat Bagian Dalam Menciptakan Gerakan

Kawat bagian dalam, disebut juga inti tali kawat, adalah bagian yang benar-benar bergerak. Saat pengguna menarik tuas rem, menekan pedal, memutar kenop kontrol, atau mengoperasikan pegangan throttle, tindakan tersebut menarik kabel bagian dalam melalui housing.

Gerakan menarik itu ditransfer ke ujung kabel yang lain. Misalnya, pada kabel rem tangan, menarik tuas akan menarik kabel bagian dalam ke depan dan memberikan gaya pada mekanisme rem. Pada kabel throttle mesin pemotong rumput, menggerakkan tuas kontrol akan menarik kabel bagian dalam dan mengubah posisi throttle.

Kabel Bowden standar terutama dirancang untuk gaya tarik . Kawat bekerja dengan baik dalam keadaan tegang karena dapat menekuk saat masih membawa beban. Namun, kawat fleksibel tidak dapat dengan andal menembus wadah yang melengkung, karena dapat tertekuk atau kehilangan gaya. Bila diperlukan gerakan dua arah, biasanya digunakan kabel dorong-tarik atau pegas balik.

Perumahan Luar Menahan Jalur Kabel di Tempatnya

Perumahan luar bukan hanya penutup pelindung. Ini adalah pemandu tetap yang memungkinkan kabel bagian dalam bergerak secara terkendali. Perumahan biasanya mencakup struktur yang diperkuat, seperti gulungan heliks atau tulangan spiral kawat datar, ditambah jaket luar dan kadang-kadang lapisan gesekan rendah.

Ketika kabel bagian dalam ditarik, secara alami ia mencoba meluruskan jalur kabel. Perumahan luar mencegah hal itu terjadi. Karena housing terpasang dengan kuat di kedua ujungnya, panjang jalur kabel tetap stabil. Hasilnya, gerakan yang tercipta pada ujung kontrol dikirim ke ujung aktuator dan bukannya hilang di dalam rakitan kabel.

Inilah sebabnya mengapa kabel Bowden dapat bekerja di berbagai sudut. Kabel tidak memerlukan garis lurus antara tuas dan bagian yang dikontrol. Selama rumahan tetap terpasang dan kawat bagian dalam dapat meluncur dengan mulus, gaya tarik dapat mengikuti jalur melengkung.

Penghenti Kabel Tetap Membuat Kekuatan Berguna

Penghenti kabel, braket, atau titik jangkar menahan ujung rumah luar pada tempatnya. Bagian-bagian ini penting karena rumah harus bereaksi terhadap struktur tetap. Jika wadahnya longgar, retak, tertekan, atau tidak terpasang dengan benar, sebagian pergerakan tuas akan terbuang percuma.

Gerakan yang sia-sia ini sering kali dirasakan sebagai kendur, respons yang tertunda, atau kontrol yang lemah. Tuas rem mungkin tertarik terlalu jauh, throttle mungkin bereaksi lambat, kabel kopling tidak dapat terlepas sepenuhnya, atau pelepas kait tidak dapat dibuka dengan sempurna. Dalam banyak kasus, kabel itu sendiri bukanlah satu-satunya masalah; tempat duduk housing yang buruk, ferrule yang rusak, atau braket yang longgar dapat mengurangi gaya yang mencapai ujung kerja.

Cara sederhana untuk memahaminya adalah ini: kawat bagian dalamlah yang bergerak, namun rumah bagian luar membuat gerakan itu berguna. Kedua bagian harus bekerja sama agar kabel Bowden dapat mentransfer gaya secara akurat.

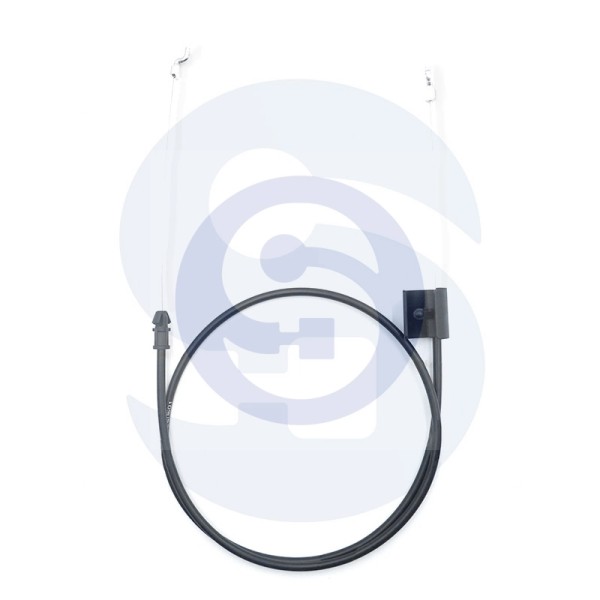

Komponen dan Bahan Utama Kabel Bowden yang Mempengaruhi Kinerja

Kawat Bagian Dalam atau Inti Tali Kawat

Kawat bagian dalam membawa beban tarikan, sehingga konstruksi mempengaruhi fleksibilitas, kekuatan, ketahanan terhadap korosi, dan umur kelelahan. Kawat baja multi-untai menekuk dengan mulus dan mendistribusikan tekanan ke banyak untaian kecil. Baja galvanis cocok untuk aplikasi yang sensitif terhadap biaya, sedangkan baja tahan karat lebih baik digunakan di tempat yang cenderung lembab, garam jalan, udara laut, atau paparan luar ruangan.

Pemilihan material harus sesuai dengan lingkungan kerja, bukan hanya harga pembelian. Kawat yang murah mungkin dapat diterima di dalam ruangan, namun dapat menimbulkan korosi dengan cepat di bawah badan kendaraan atau di dekat puing-puing pertanian. Untuk kontrol yang kritis terhadap keselamatan, untaian yang terlihat berjumbai atau putus merupakan sinyal penggantian, bukan masalah pelumasan.

Perumahan Luar, Liner, dan Jaket Pelindung

Rumah bagian luar memandu kawat dan menahan kompresi, sementara lapisannya mengurangi gesekan geser antara kawat dan dinding rumah. Rumah yang lebih baik dapat menggunakan tulangan spiral kawat datar, belitan heliks, lapisan PTFE, dan jaket berlapis terhadap air, debu, minyak, atau abrasi. Dalam rakitan kabel bowden, lapisan ini menentukan seberapa ringan kontrolnya dan berapa banyak gaya masukan yang hilang di sepanjang rute.

Perutean dan material bekerja sama. Lapisan yang halus tidak dapat sepenuhnya mengimbangi tikungan tajam, dan wadah yang kuat tidak dapat mencegah kekakuan jika kotoran masuk ke jalur luncur. Peralatan listrik luar ruangan, sepeda motor, perangkat keras kelautan, dan mesin industri sering kali mendapat manfaat dari wadah yang disegel atau dilapisi.

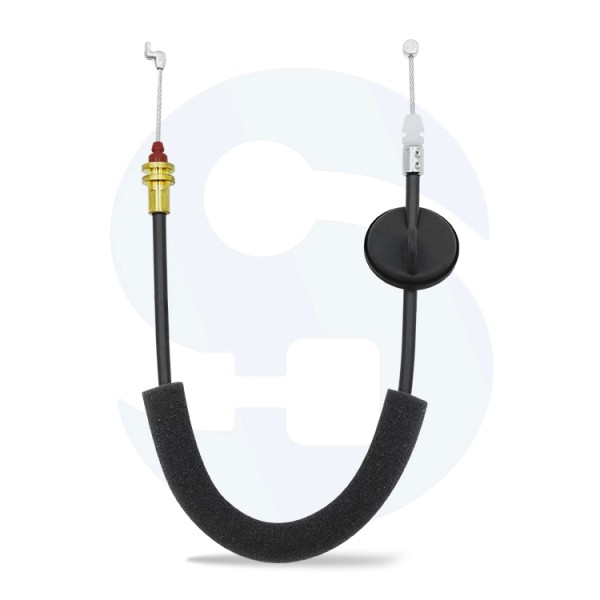

Ferrules, Fitting Akhir, dan Penyetel Barel

Ferrule berada di ujung rumahan dan membantu menjaga selubung tetap sejajar di dalam penahan kabel. Perlengkapan ujung seperti nipel, ujung berulir, mata tarik, kait, dan terminal khusus menghubungkan kabel bagian dalam ke tuas atau aktuator. Pemasangan yang tidak cocok dapat menyebabkan pembebanan ke samping, keausan dini, atau gerakan tidak sempurna meskipun panjangnya tepat.

Penyetel barel menyempurnakan tegangan dengan mengubah panjang wadah efektif. Memutarnya ke luar biasanya menghilangkan kekenduran, sementara memutarnya ke dalam mengurangi ketegangan dan memulihkan rentang penyesuaian. Penyesuaian yang berlebihan dapat menyembunyikan masalah yang lebih dalam seperti kerusakan, korosi, housing yang tertekuk, atau pegas balik yang lemah.

Mengapa Kabel Bowden Terasa Kaku, Longgar, atau Tertunda

Radius Tekuk dan Geometri Perutean

Jari-jari tikungan adalah ukuran kurva yang diikuti kabel. Lengkungan yang lebar memungkinkan kawat bagian dalam meluncur dengan tekanan kontak yang lebih kecil, sementara lengkungan yang rapat akan meningkatkan gesekan dan keausan di dalam rumahan. Bahkan kabel bowden berkualitas tinggi pun dapat terasa kaku jika disalurkan melalui tikungan tajam, braket terjepit, atau bukaan rangka yang padat.

Perutean yang baik adalah keputusan kinerja, bukan hanya keputusan pengemasan. Jaga agar lekukan tetap mulus, hindari sumber panas, cegah titik remuk, dan lindungi wadah dari bagian tepi yang dapat memotong jaket. Pemasang juga harus memeriksa apakah perutean kabel bowden berubah seiring pergerakan stang, suspensi, rakitan kemudi, atau linkage alat berat.

Gesekan, Kendor, dan Gerak Hilang

Gesekan terjadi dimanapun kawat bagian dalam tergelincir terhadap liner, terutama pada tikungan dan bagian yang terkontaminasi. Slack adalah pergerakan bebas sebelum aktuator mulai bergerak, sedangkan lost motion adalah pergerakan input yang hilang karena kompresi housing, tempat duduk yang buruk, ferrule yang aus, atau regangan. Gesekan terasa berat atau berpasir; kendur terasa longgar, tertunda, atau kenyal.

Beberapa penyebab bisa tumpang tindih dalam satu sistem. Kabel bagian dalam yang meregang mungkin memerlukan penyetelan barel, namun lapisan yang kotor masih dapat membuat tuas lambat untuk kembali. Respons throttle yang tertunda, pergerakan tuas rem yang berlebihan, perpindahan gigi yang tidak akurat, atau pengembalian yang lambat harus didiagnosis dengan memeriksa seluruh jalur kendali.

Korosi, Fraying, dan Kerusakan Perumahan

Korosi biasanya dimulai ketika air, garam, atau kotoran dapat masuk ke dalam wadah atau terkumpul di dekat ujung alat kelengkapan. Setelah karat terbentuk pada kawat bagian dalam, permukaan kasar meningkatkan gesekan terhadap lapisan. Fraying lebih serius karena helaian yang putus dapat tersangkut di dalam wadahnya, memotong lapisannya, atau mengurangi kekuatan tariknya.

Lingkungan yang keras memerlukan interval pemeriksaan yang lebih ketat. Penggunaan di laut, jalur bagian bawah bodi otomotif, sepeda motor yang terkena hujan, peralatan listrik di luar ruangan, dan mesin pertanian menggabungkan kelembapan, getaran, pasir, dan perubahan suhu. Untuk rem, throttle, kopling, dan kontrol penting keselamatan lainnya, penggantian lebih aman daripada mencoba menyelamatkan kabel bowden yang terlihat rusak dengan pelumas.

Cara Memilih, Menyesuaikan, atau Mengganti Kabel Bowden

Pilih Berdasarkan Beban, Perjalanan, dan Frekuensi

Kabel bowden yang tepat harus dipilih berdasarkan pekerjaan yang harus dilakukan. Gaya tarik yang diperlukan, panjang langkah, kecepatan aktuasi, frekuensi operasi, dan kepentingan keselamatan semuanya mempengaruhi spesifikasi. Kabel pemindah gigi sepeda, kabel rem tangan, kabel throttle mesin pemotong rumput, dan kabel kontrol industri mungkin terlihat serupa, namun beban dan siklus kerjanya berbeda.

Panjang goresan mudah untuk diabaikan. Aktuator harus menerima gerakan linier yang cukup untuk membuka, menutup, melepaskan, mengerem, atau mengaktifkan bagian yang dikontrol sepenuhnya. Rakitan khusus harus menentukan panjang total, panjang wadah, panjang kawat terbuka, gaya pemasangan, ukuran benang, dan perjalanan yang diharapkan.

Pilih Bahan Berdasarkan Lingkungan

Paparan lingkungan harus memandu pemilihan material. Baja galvanis cocok untuk penggunaan dasar yang sensitif terhadap biaya, sedangkan baja tahan karat biasanya lebih baik untuk kondisi basah, korosif, atau di luar ruangan. Lapisan PTFE dapat menurunkan ketahanan geser, dan wadah yang tertutup dapat membantu menghalangi air, debu, potongan rumput, garam jalan, atau puing-puing industri.

Akses pemeliharaan juga mengubah keputusan. Kabel yang tersembunyi di bawah panel, di bawah kendaraan, atau di dalam rangka mesin harus ditentukan secara lebih konservatif dibandingkan kabel yang dapat diganti dalam hitungan menit. Kontrol siklus tinggi mendapatkan keuntungan dari liner yang lebih baik, perutean yang lebih mulus, dan fitting yang menghindari pemuatan samping.

Sesuaikan Sebelum Mengganti, tetapi Ketahui Kapan Penggantian Lebih Aman

Penyetelan wajar jika kabel sedikit kendur, wadahnya utuh, kabel bagian dalam halus, dan pengatur laras masih memiliki jangkauan yang dapat digunakan. Mulailah dengan memastikan bahwa housing sudah terpasang, ferrule sejajar, dan aktuator atau pegas balik bergerak bebas tanpa kabel terpasang. Kemudian ambil waktu luang secara bertahap dan uji perjalanan penuh beberapa kali.

Penggantian lebih aman bila kawatnya robek, terlihat karat, rangkanya tertekuk, jaketnya retak, atau gerakannya tetap lengket setelah dibersihkan dan dilumasi. Sistem yang penting bagi keselamatan seperti rem, throttle, dan kopling tidak boleh digunakan hingga akhir masa pakainya. Saat memesan kabel bowden pengganti, cocokkan jenis gerakan, kayuhan, gaya tarik, radius tekukan, material, liner, ferrule, fitting ujung, dan kompatibilitas penyetel barel.

Kesimpulan

Kabel bowden bekerja dengan membiarkan kabel bagian dalam bergerak di bawah tekanan sementara rumah bagian luar tetap terpasang dan menahan kompresi. Hubungan sederhana tersebut menjelaskan mengapa perutean, radius tikungan, penghentian kabel, ferrule, gesekan, dan penyetelan semuanya memengaruhi kelancaran respons sistem kontrol.

Untuk aplikasi yang memerlukan transfer gerak mekanis yang andal, Dong Guan SumHo Control Cable Co., Ltd. menyediakan rakitan kabel kontrol yang dirancang untuk penggunaan praktis pada peralatan, kendaraan, dan mesin. Memilih konstruksi kabel, fitting, dan housing yang tepat membantu mengurangi kekakuan, meningkatkan akurasi kontrol, dan memperpanjang masa pakai.

Pertanyaan Umum

T: Apa fungsi kabel Bowden?

J: Kabel Bowden mentransfer gerakan mekanis dari satu titik ke titik lain melalui rute yang fleksibel, biasanya mengontrol rem, throttle, kopling, kait, atau mekanisme mesin.

T: Bagaimana cara kerja kabel Bowden?

J: Ia bekerja dengan menarik kabel bagian dalam melalui rumah luar yang tetap. Rumahan menjaga jalur tetap stabil sementara pergerakan kawat mengoperasikan mekanisme yang terhubung.

T: Dapatkah kabel Bowden mendorong dan menarik?

J: Kabel Bowden standar terutama menarik. Kabel dorong-tarik menggunakan inti yang lebih kaku atau diperkuat untuk mengirimkan gerakan di kedua arah dengan lebih andal.

Q: Mengapa kabel Bowden menjadi kaku?

J: Kekakuan biasanya berasal dari tikungan yang sempit, kotoran, korosi, lapisan yang aus, wadah yang hancur, atau jalur yang buruk yang meningkatkan gesekan antara kabel bagian dalam dan wadah.

T: Bagaimana cara menyetel kabel Bowden?

J: Kebanyakan sistem menggunakan pengatur barel atau fitting berulir. Menambah panjang housing yang efektif akan menghilangkan kekenduran, sekaligus menguranginya akan mengendurkan ketegangan kabel.

T: Kapan kabel Bowden sebaiknya diganti?

J: Gantilah jika kabelnya robek, berkarat, lengket setelah dilumasi, atau jika wadahnya retak, tertekuk, remuk, atau tidak dapat dipasang dengan benar.
