Bagaimana Anda Mengukur Panjang Perjalanan untuk Kabel Kontrol Otomotif?

Pengukuran perjalanan kabel kendali otomotif yang akurat adalah garis pemisah antara aktuasi mekanis yang tepat dan kegagalan sistem yang parah. Kesalahan perhitungan kecil sering kali membuat komponen penting terikat atau gagal berfungsi sepenuhnya. Insinyur sering kali melakukan pengindeksan berlebihan pada "panjang keseluruhan" dan salah menghitung pukulan sebenarnya. Pengawasan ini menyebabkan bagian-bagiannya keluar dari posisi terbawah, patah karena tekanan yang tiba-tiba, atau mengalami “kehilangan gerakan” yang tidak dapat diprediksi. Mengandalkan secara eksklusif pada dimensi kawat total akan mengabaikan pergeseran dinamis antara inti dalam dan saluran luar. Beralih dari prototipe yang rusak ke proses produksi yang terukur memerlukan standarisasi cara Anda mengukur panjang perjalanan. Anda harus dengan sengaja memperhitungkan geometri perutean, gesekan, dan kelonggaran yang melekat. Anda juga perlu bermitra dengan produsen perakitan yang menguji secara ketat toleransi tertentu. Kami akan mengeksplorasi teknik pengukuran standar, metode kompensasi untuk jari-jari tikungan, dan dampak berbeda dari alat kelengkapan terminal. Anda akan belajar cara mengamankan aktuasi sempurna untuk aplikasi kendaraan apa pun.

Poin Penting

• Panjang perjalanan (langkah) adalah jarak linier yang ditentukan secara ketat pergerakan inti dalam relatif terhadap saluran luar yang ditambatkan—bukan panjang total kawat.
• Hilangnya gerakan (backlash atau slack) yang disebabkan oleh jari-jari tikungan harus diperhitungkan dalam pengukuran dasar Anda untuk mencegah tindakan yang kurang di lingkungan dunia nyata.
• Kelengkapan ujung menentukan titik jangkar pengukuran; Perhitungan 'hole-to-hole' vs. 'tip-to-tip' secara drastis mengubah spesifikasi akhir.
• Saat mengevaluasi mitra untuk Perakitan Kabel Otomotif Khusus , prioritaskan pemasok yang menggunakan pengujian siklus otomatis untuk memvalidasi perhitungan panjang perjalanan Anda terhadap beban aplikasi sebenarnya.

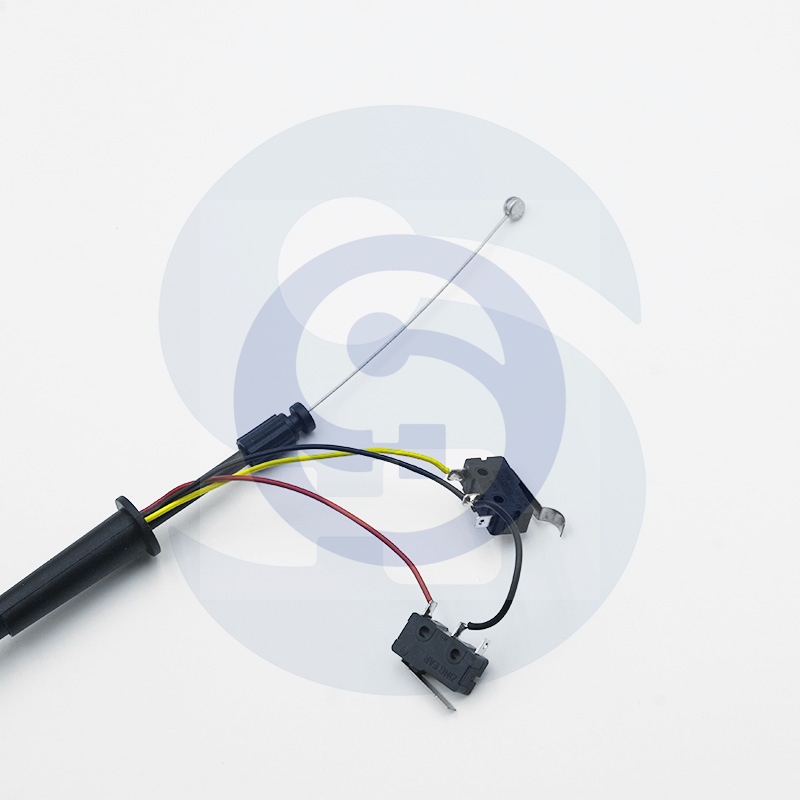

Perbedaan Antara Panjang Keseluruhan dan Perjalanan Kabel Kontrol Otomotif

Mendefinisikan terminologi inti mencegah kesalahan teknis yang mahal. Panjang Keseluruhan (OAL) mengukur seluruh rakitan dari ujung paling kiri hingga ujung paling kanan. Ini mencakup selubung luar dan inti dalam. Bepergian, atau stroke, mengukur sesuatu yang sama sekali berbeda. Perjalanan secara eksklusif adalah pergerakan kawat bagian dalam yang memanjang dari selubung luar. Ini mewakili jarak fisik yang tepat yang ditempuh inti dalam dari posisi ditarik sepenuhnya ke posisi memanjang penuh. Anda harus memisahkan kedua konsep ini sepenuhnya saat menyusun spesifikasi.

Anatomi perjalanan bergantung pada hubungan antara bagian yang diam dan yang bergerak. Saluran luar tetap diam. Itu dipasang ke sasis atau sekat. Inti bagian dalam meluncur maju mundur di dalam saluran ini. Aksi geser ini mentransfer gaya dari titik masukan, seperti pedal, ke mekanisme keluaran, seperti throttle body. Jika Anda salah menilai jarak geser ini, mekanisme tidak dapat beroperasi pada rentang penuh yang diperlukan.

Mengandalkan OAL saja menimbulkan risiko bisnis yang parah. Memesan suku cadang sepenuhnya berdasarkan OAL tanpa menentukan jaminan perjalanan yang tepat akan menimbulkan masalah pemasangan selama pemasangan. Tim pengadaan mungkin menerima perakitan yang cocok dengan perutean sasis dengan sempurna. Namun, inti bagian dalam mungkin tidak memiliki ekstensi yang diperlukan untuk mengaktifkan gigi transmisi. Kesalahan khusus ini segera menaikkan biaya revisi. Ini menunda jadwal produksi sementara para insinyur mendesain ulang geometri internal. Menentukan parameter perjalanan kabel kontrol otomotif yang tepat mencegah kegagalan yang sebenarnya. Dokumentasi goresan yang akurat memastikan komponen bekerja dengan sempurna.

Metode Standar untuk Mengukur Pukulan yang Dapat Digunakan

Anda memerlukan pendekatan standar untuk menangkap goresan yang dapat digunakan secara akurat. Mengukur komponen yang longgar di meja kerja sering kali menghasilkan data yang salah. Teknik pengukuran dorong-tarik menghilangkan perbedaan ini. Ini mengisolasi pergerakan inti dalam dari casing flex.

Ikuti teknik dorong-tarik yang tepat ini untuk menetapkan garis dasar Anda:

1. Kencangkan selubung luar dengan kuat pada titik tetap. Anda harus meniru sekat kaku atau braket pemasangan yang terdapat pada kendaraan sebenarnya. Menjepitnya dengan catok mencegah perpindahan casing secara sewenang-wenang.
2. Dorong inti bagian dalam ke kedalaman maksimum dari bawah ke luar. Paksa kawat ke dalam sampai berhenti secara alami. Tandai garis datum yang jelas dan terlihat pada kawat tepat di tepi casing.
3. Tarik inti bagian dalam hingga ekstensi maksimumnya. Tarik keluar kawat sepenuhnya. Ukur jarak linier lurus dari garis datum asli ke tepi casing baru. Angka ini mewakili pukulan Anda yang mentah dan belum disesuaikan.

Perlengkapan akhir Anda menentukan metodologi pengukuran akhir Anda. Anda harus memilih antara pelacakan "lubang ke lubang" dan "ujung ke ujung". Gunakan metode lubang-ke-lubang saat menangani ujung clevis atau alat kelengkapan lubang. Anda mengukur langsung dari bagian tengah lubang pemasangan pertama ke bagian tengah lubang pemasangan yang berlawanan. Hal ini merupakan titik pivot dari mekanisme tersebut. Sebaliknya, gunakan metode tip-to-tip untuk konfigurasi kawat telanjang atau ujung batang berulir. Anda mengukur dari ujung mutlak perangkat keras. Mencampur kedua metode ini menciptakan perbedaan panjang yang instan.

Menetapkan garis dasar "mid-stroke" yang benar akan memastikan fungsionalitas dua arah yang tepat. Mengidentifikasi pusat perjalanan yang tepat terbukti penting untuk aktuasi yang setara dalam hubungan dorong-tarik. Perpindahan gigi dan badan throttle yang kompleks bergantung pada gerakan simetris. Jika Anda mengimbangi garis dasar, linkage akan memanjang berlebihan pada satu arah dan memanjang terlalu rendah pada arah sebaliknya. Menemukan pusat mekanis yang sebenarnya mencegah gigi gerinda dan respons throttle yang tidak menentu.

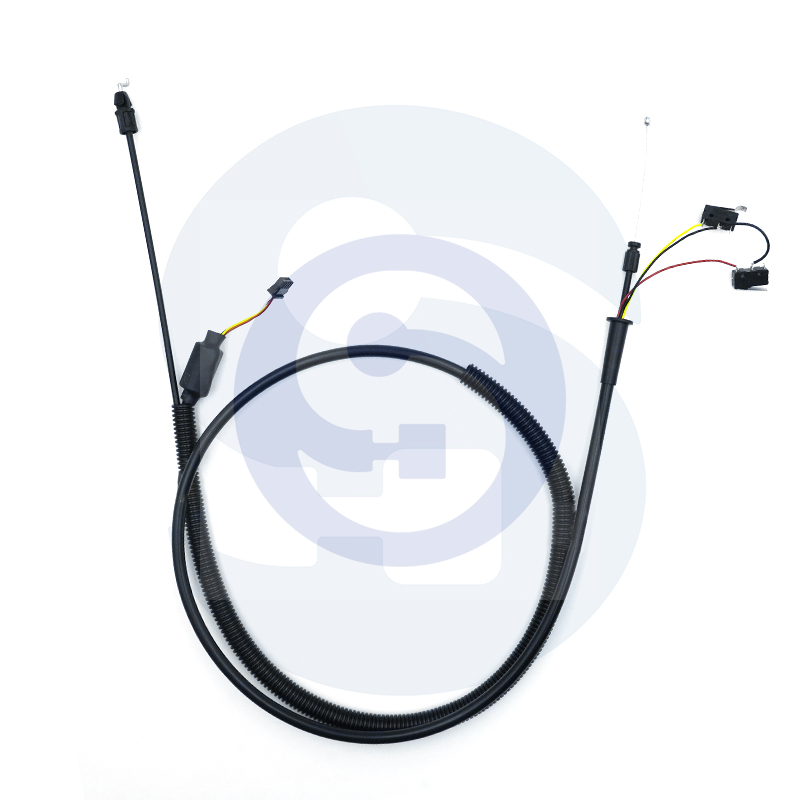

Mempertimbangkan "Gerakan Hilang" dan Geometri Perutean

Pengukuran bangku mentah tidak pernah menyamai kinerja di dunia nyata. Anda harus memperhitungkan kehilangan gerak. Gerakan yang hilang menentukan celah atau jarak fisik antara kabel dalam dan saluran luar. Pabrikan merancang izin ini dengan sengaja. Hal ini memungkinkan inti bagian dalam meluncur tanpa mengikat. Namun, kesenjangan yang diperlukan ini menimbulkan reaksi balik yang melekat. Sebelum gaya mencapai mekanisme akhir, inti dalam bergeser ke samping di dalam saluran untuk menyerap kelonggaran ini.

Perutean jalur yang rumit menimbulkan penalti radius tikungan yang parah. Mengarahkan perakitan melalui sasis kendaraan yang sempit selalu menimbulkan gesekan. Tekukan yang rapat memaksa kawat bagian dalam tergores di sepanjang jari-jari luar dinding saluran. Tindakan ini menghilangkan kekosongan internal sebelum waktunya. Ini secara efektif mengurangi panjang perjalanan fungsional di titik akhir. Sebuah komponen berukuran 50 milimeter stroke pada meja kerja lurus mungkin hanya menghasilkan 46 milimeter setelah dipasang di sekitar tikungan firewall 180 derajat.

Anda harus menghitung buffer untuk mengimbangi realitas fisik ini. Menerapkan buffer pengukuran berbasis persentase atau statis pada panjang perjalanan teoretis Anda akan menetralkan inefisiensi perutean. Insinyur menganalisis total derajat tikungan di jalur pemasangan. Mereka kemudian menambahkan perjalanan tambahan ke spesifikasi awal. Penyangga ini menjamin mekanisme akhir menerima gaya penuh yang dibutuhkan meskipun ada gesekan internal.

Praktik Terbaik: Selalu buat tiruan jalur perutean Anda secara fisik menggunakan pipa fleksibel sebelum menyelesaikan persentase buffer Anda. Tikungan yang disimulasikan sering kali melewatkan titik jepit yang terdapat pada sasis sebenarnya.

Bagaimana Kelengkapan Akhir Mendikte Toleransi Aktuasi

Pemilihan perangkat keras menentukan margin kesalahan Anda. Perlengkapan ujung menambatkan rakitan ke kendaraan. Desain spesifiknya secara langsung memengaruhi seberapa ketat Anda harus mengontrol pengukuran perjalanan Anda.

Menganalisis alat kelengkapan tetap versus alat kelengkapan yang dapat disesuaikan mengungkapkan trade-off teknis yang berbeda.

• Terminal Berulir: Perlengkapan ini memberikan ruang bernapas yang penting. Mereka memungkinkan penyesuaian mikro pasca instalasi. Anda cukup memutar mur penyetel untuk sedikit memanjangkan atau memendekkan titik pengikatan. Ujung berulir menawarkan taruhan yang jauh lebih aman jika perhitungan panjang perjalanan awal Anda mengandung sedikit penyimpangan. Mereka memaafkan kesalahan perhitungan kecil dalam gerakan yang hilang.
• Terminal Swaged atau Fixed: Ini termasuk perangkat keras seperti sambungan bola dan tikungan Z. Mereka menuntut pengukuran perjalanan yang sangat akurat di awal. Terminal tetap sama sekali tidak menawarkan penyesuaian pasca-perakitan. Jika perhitungan goresan Anda kurang dari dua milimeter saja, seluruh bagian menjadi rongsokan. Anda tidak dapat menyetel sambungan bola swaged setelah pemasangan.

Anda juga harus mengantisipasi dampak pemasangan kompresi. Proses manufaktur itu sendiri mengubah dimensi. Crimping atau swaging menekan cetakan logam pada kawat dan casing. Tekanan ekstrim ini secara fisik merusak bentuk material. Ini sedikit dapat mengubah panjang perjalanan akhir jika pabrikan tidak memiliki perkakas yang presisi. Crimp yang berat dapat sedikit meregangkan kabel bagian dalam. Kerutan yang longgar dapat menekan selubung luar. Kedua skenario tersebut merusak dasar yang telah Anda perhitungkan dengan cermat. Anda harus meminta kalibrasi perkakas yang ketat dari mitra pemasok Anda untuk mencegah perbedaan kompresi.

Mengevaluasi Mitra untuk Perakitan Kabel Otomotif Kustom Anda

Peralihan dari spesifikasi teknis ke pengadaan aktual memerlukan proses evaluasi yang ketat. Anda harus menerjemahkan pengukuran perjalanan, buffer perutean, dan persyaratan pemasangan Anda ke dalam Permintaan Penawaran (RFQ) yang dapat ditindaklanjuti. Menyerahkan sketsa serbet dasar ke fasilitas produksi massal menjamin kegagalan. Anda memerlukan pabrikan khusus yang mampu mencerna data aktuasi yang kompleks.

Evaluasi pemasok potensial Anda dalam tiga dimensi penting. Pertama, teliti kemampuan rekayasa aplikasi mereka. Apakah mereka secara membabi buta membuat cetakan Anda? Mitra tingkat atas mengaudit parameter panjang perjalanan Anda sebelum menyentuh mesin. Mereka memverifikasi perhitungan gerakan hilang Anda dan menantang perkiraan buffer Anda untuk kemampuan manufaktur sebenarnya. Mereka menandai jari-jari yang tidak mungkin ditekuk dengan segera.

Kedua, selidiki kemampuan pengujian internal mereka. Carilah pemasok yang menawarkan validasi fisik yang kuat. Mereka harus melakukan pengujian tarik sendiri dan pemuatan bukti. Mereka harus menggunakan pengujian siklus hidup otomatis. Pengujian ini membuktikan pukulan tetap konsisten sepenuhnya di bawah beban maksimum dari waktu ke waktu. Mensimulasikan satu juta aktuasi pada meja pengujian memperlihatkan peregangan kawat dan degradasi casing jauh sebelum komponen tersebut sampai ke konsumen.

Ketiga, menuntut kepatuhan dan ketertelusuran yang ketat. Pastikan mereka mematuhi secara ketat standar manajemen kualitas otomotif. Sertifikasi seperti IATF 16949 atau ISO 9001 bersifat wajib. Kerangka kerja ini menjamin konsistensi toleransi pada proses bervolume tinggi. Kontrol proses statistik mencegah sepuluh ribu unit keluar dari spesifikasi selama jangka waktu produksi tiga bulan.

Terapkan logika pemilihan yang ketat saat menyelesaikan keputusan Anda. Singkirkan pemasok segera jika mereka tidak dapat menjelaskan bagaimana mereka mengkompensasi kompresi casing. Mereka harus memahami bagaimana perilaku regangan kawat bagian dalam selama proses swaging. Jika mereka memperlakukan Kabel Kontrol Otomotif Anda Rakitan Kabel Otomotif Khusus sebagai pesanan tali kawat umum, tinggalkan saja. Hubungan otomotif yang presisi memerlukan keahlian mekanik khusus.

Kesimpulan

Mengukur perjalanan kabel kendali otomotif tetap merupakan latihan teknik yang ketat dan tak kenal ampun. Anda benar-benar harus melihat lebih dari sekedar panjang keseluruhan. Mengamankan aktuasi yang tepat berarti memperhitungkan dengan sengaja hilangnya gerakan, kurva perutean, dan keterbatasan fisik alat kelengkapan ujung tertentu. Mengabaikan variabel-variabel ini menjamin pengikatan mekanis, kinerja tidak menentu, dan kegagalan sistem total di lapangan.

Kami menyarankan para insinyur untuk segera menstandardisasi pengumpulan data mereka. Dokumentasikan data gerakan dorong-tarik Anda dengan cermat menggunakan jangkar tetap. Petakan batasan perutean fisik Anda langsung pada sasis untuk mengidentifikasi zona gesekan. Terakhir, siapkan gambar komprehensif yang merinci setiap titik toleransi, penyangga, dan lampiran dengan jelas.

Jangan biarkan kinerja aktuasi Anda terjadi secara kebetulan. Konsultasikan dengan produsen kabel khusus khusus untuk memvalidasi pengukuran perjalanan Anda hari ini. Kirimkan RFQ terperinci Anda dan minta prototipe fisik. Tundukkan prototipe tersebut pada pengujian aplikasi dunia nyata yang agresif untuk memastikan interaksi yang sempurna sebelum meluncurkan produksi skala penuh.

Pertanyaan Umum

T: Apa perbedaan antara perjalanan kabel dan perjalanan kabel?

J: Dalam teknik otomotif, istilah-istilah tersebut umumnya digunakan secara bergantian. Keduanya mengacu pada jarak linier maksimum yang dapat dipanjangkan dan ditarik kembali oleh kabel dalam relatif terhadap saluran luar tetap.

T: Bagaimana cara mengukur panjang perjalanan kabel kontrol yang rusak?

A: Rakit potongan kawat bagian dalam dan ukur panjang inti total. Kemudian, ukur panjang selubung luarnya dengan tepat. Kurangi panjang casing dari total panjang inti untuk menemukan total kawat terbuka, yang berfungsi sebagai bilangan dasar untuk menentukan perjalanan awal (dikurangi pengurangan pemasangan).

T: Mengapa kabel saya tidak mencapai perjalanan penuh setelah pemasangan?

J: Hal ini biasanya disebabkan oleh "kehilangan gerakan." Tikungan sempit pada jalur perutean memaksa kabel dalam bergerak sepanjang radius luar selubung, sehingga memakan kayuhan fungsional sebelum gaya mencapai mekanisme ujung. Pastikan perakitan khusus Anda memperhitungkan kelonggaran yang diperlukan ini.
